ARDUINO: KEYPAD

Keypad

Dans ce tutoriel, je vais vous montrer comment configurer un clavier sur l'Arduino. Je vais d'abord expliquer comment l'Arduino détecte les touches, puis je vais vous montrer comment trouver le brochage de n'importe quel clavier. Comme un exemple simple, je vais vous montrer comment afficher les touches sur le moniteur série et un écran LCD.

Je vais utiliser un  clavier  à membrane matricielle 4X4 dans cet article, mais il y a aussi des diagrammes de code et de câblage pour  les claviers matriciels 3X4.

Les calviers sont un excellent moyen de permettre aux utilisateurs d’intéragir avec vos projet.vous pouvez les utiliser pour naviguer dans les menu, entrer des mots de passe et contrôler des jeux et des robots.

Cet exemple utilise la bibliothèque keypad arduino.

Matériels requis

      ·      Carte Arduino

      ·      Keypad

      ·      LCD

      ·      fils de raccordement

Comment fonctionne les claviers

Les boutons d'un clavier sont disposés en rangées et en colonnes. Un clavier 3X4 a 4 lignes et 3 colonnes, et un clavier 4X4 a 4 lignes et 4 colonnes:

Sous chaque clé se trouve un interrupteur à membrane. Chaque commutateur d'une rangée est connecté aux autres commutateurs de la rangée par une trace conductrice sous le tampon. Chaque commutateur dans une colonne est connecté de la même manière - un côté du commutateur est connecté à tous les autres commutateurs dans cette colonne par une trace conductrice. Chaque rangée et chaque colonne est portée à une seule broche, pour un total de 8 broches sur un clavier 4X4:

Appuyer sur un bouton ferme le commutateur entre une trace de colonne et une trace de ligne, permettant au courant de circuler entre une broche de colonne et une broche de rangée.

Le schéma d'un clavier 4X4 montre comment les lignes et les colonnes sont connectées:

L'Arduino détecte quel bouton est enfoncé en détectant la broche de ligne et de colonne connectée au bouton.

Cela se passe en quatre étapes:

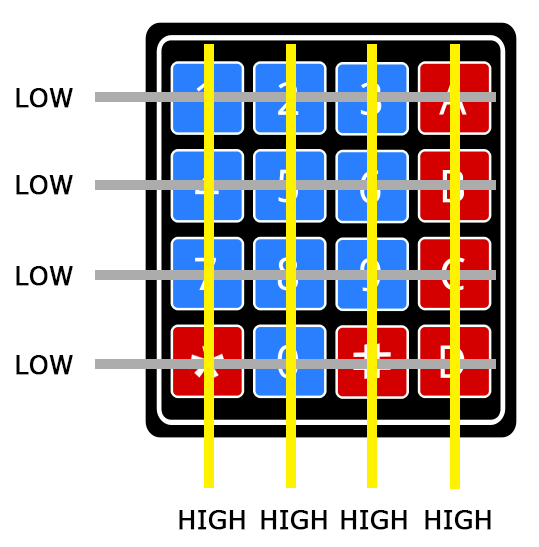

1. Tout d'abord, lorsque vous n'appuyez sur aucun bouton, toutes les broches de la colonne sont maintenues ÉLEVÉES et toutes les broches de la rangée sont maintenues LOW:

2. Lorsqu'un bouton est enfoncé, la goupille de la colonne est tirée vers le bas car le courant de la colonne HAUTE s'écoule vers la broche de la ligne BAS:

3. L'Arduino sait maintenant dans quelle colonne se trouve le bouton, donc maintenant il doit juste trouver la rangée dans laquelle se trouve le bouton. Il le fait en commutant chacune des broches de la ligne HIGH, et en même temps en lisant toute la colonne broches pour détecter quelle broche de colonne retourne à HAUT:

4. Lorsque la broche de la colonne redevient haute, l'Arduino a trouvé la broche de ligne qui est connectée au bouton:

À partir du diagramme ci-dessus, vous pouvez voir que la combinaison de la ligne 2 et de la colonne 2 ne peut que signifier que le bouton numéro 5 a été enfoncé.

Schématique

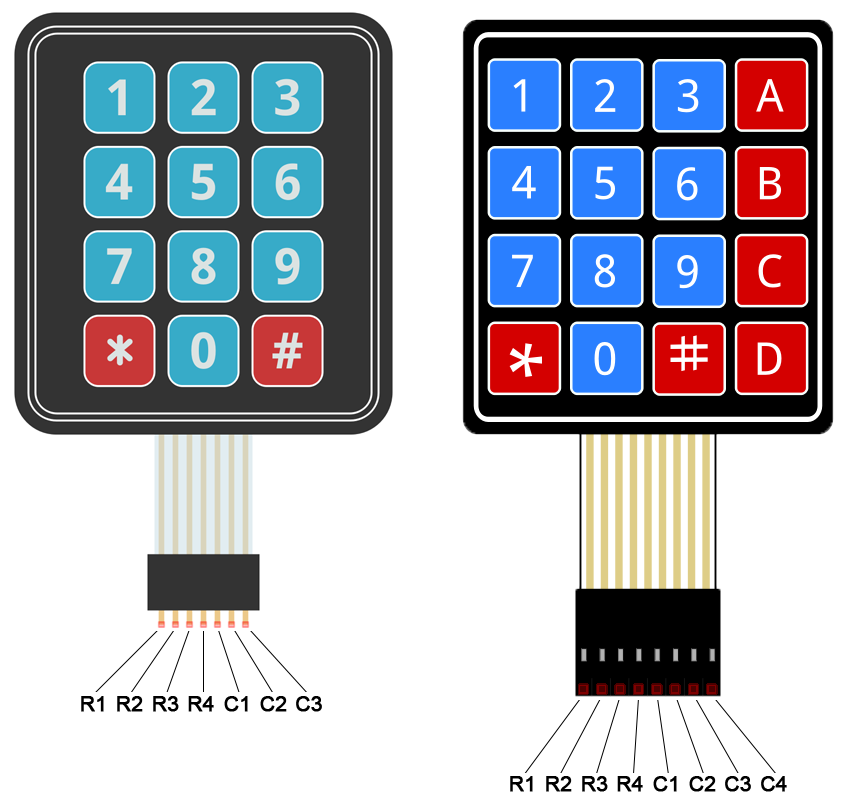

La disposition des broches pour la plupart des claviers à membrane ressemblera à ceci:

Suivez les schémas ci-dessous pour connecter le clavier à un Arduino Uno, selon que vous avez un clavier 3X4 ou 4X4:

On connecte maintenant l’afficheur pour visualiser le bouton appuyé comme suit :

 Code

/ *
       DIY Electronics par Bessem BELGHITH

      Imprimer  bouton enfoncé d’un KEYPAD sur un LCD
 * /

#include <LiquidCrystal.h>;

#include <Keypad.h>;

const byte ROWS = 4; // 4 lignes

const byte COLS = 3; //3 colonnes

char keys[ROWS][COLS] = {

    {'1','2','3'},

    {'4','5','6'},

    {'7','8','9'},

    {'*','0','#'}

};

byte rowPins[ROWS] = {10, 9, 8, 7}; //connecter au pins des lignes du keypad

byte colPins[COLS] = {13, 12, 11}; //connecter au pins des colonnes du keypad

LiquidCrystal lcd(A0, A1, A2, A3, A4, A5);

Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );

void setup() {

   lcd.begin(16, 2);

  lcd.print("KEYPAD TEST ");

}

void loop() {

char key = keypad.getKey();

    if (key) {

        lcd.setCursor(0, 1);

        lcd.print(key);

    }

}
